열 교환기는 다양한 산업 공정에서 필수적인 구성 요소로, 둘 이상의 유체 사이의 열 전달을 촉진합니다. 다양한 유형의 열교환기 중에서 관다발 열교환기는 효율성과 다양성으로 인해 널리 사용됩니다. 튜브 번들 열 교환기의 두 가지 일반적인 구성은 고정 튜브 시트와 플로팅 헤드 디자인입니다. 이 블로그 게시물에서는 평판이 좋은 튜브 번들 열교환기 공급업체인 당사가 이 두 가지 유형을 자세히 비교하여 귀하의 특정 응용 분야에 대해 정보에 입각한 결정을 내리는 데 도움을 드릴 것입니다.
고정 튜브 시트 및 플로팅 헤드 튜브 번들 열교환기 소개
비교를 자세히 알아보기 전에 고정 튜브 시트 및 플로팅 헤드 튜브 번들 열교환기의 기본 구조와 작동 원리를 이해하는 것이 중요합니다.
고정식 튜브 시트 열교환기는 양쪽 끝이 튜브 시트로 단단히 용접되거나 확장된 튜브로 구성됩니다. 그런 다음 이 튜브 시트를 쉘에 고정하여 견고한 구조를 만듭니다. 열 교환 과정에 관련된 두 유체는 튜브(튜브 측 유체)와 튜브 주변(쉘 측 유체)을 통해 흐릅니다. 고정식 튜브 시트 열교환기의 설계 단순성으로 인해 비용 효율적이고 제조가 쉽습니다.
반면, 플로팅 헤드 열교환기는 튜브 시트 중 하나가 고정되지 않고 쉘 내부에서 "부유"할 수 있는 독특한 특징을 가지고 있습니다. 이 설계는 튜브와 쉘 사이의 열팽창 차이를 수용할 수 있는 유연성을 제공합니다. 플로팅 헤드는 보닛에 둘러싸여 있고 튜브 번들은 축 방향으로 움직일 수 있어 열팽창으로 인한 응력을 줄일 수 있습니다.
비교 요소
1. 열팽창
고정 튜브 시트와 플로팅 헤드 열교환기의 가장 중요한 차이점 중 하나는 열팽창을 처리하는 능력에 있습니다.
고정식 튜브 시트 열 교환기에서는 튜브와 쉘 사이의 견고한 연결로 인해 튜브의 팽창과 수축이 제한됩니다. 튜브 측 유체와 쉘 측 유체 사이에 온도 차이가 크면 높은 열 응력이 생성될 수 있습니다. 이러한 응력은 튜브 파손, 튜브 간 조인트 누출 또는 심지어 쉘 손상으로 이어질 수 있습니다. 결과적으로 고정 튜브 시트 열 교환기는 일반적으로 두 유체 간의 온도 차이가 상대적으로 작은 응용 분야에 적합합니다.
이와 대조적으로 플로팅 헤드 열교환기는 상당한 열팽창을 처리하도록 설계되었습니다. 플로팅 튜브 시트를 사용하면 튜브나 쉘에 과도한 응력을 유발하지 않고 튜브 번들이 자유롭게 팽창하거나 수축할 수 있습니다. 따라서 플로팅 헤드 열교환기는 고온 화학 공정이나 발전 플랜트와 같이 온도 차이가 큰 응용 분야에 이상적입니다.
2. 청소 및 유지관리
청소 및 유지보수는 최적의 성능과 수명을 보장하기 위한 열교환기 작동의 중요한 측면입니다.
고정식 튜브 시트 열 교환기는 튜브 양쪽 끝에서 접근할 수 있으므로 튜브 측면을 비교적 쉽게 청소할 수 있습니다. 그러나 튜브가 쉘에 영구적으로 부착되어 있기 때문에 쉘 측면을 청소하는 것이 어려울 수 있습니다. 경우에 따라 화학적 세척이 필요할 수 있으며 이는 시간과 비용이 많이 소요될 수 있습니다. 또한 튜브를 교체해야 하는 경우 튜브-튜브 시트 접합부 절단 및 재용접과 같은 복잡한 절차가 필요할 수 있습니다.
플로팅 헤드 열 교환기는 청소 및 유지 관리에 대한 더 나은 접근을 제공합니다. 플로팅 튜브 시트를 사용하면 튜브 묶음을 쉘에서 제거할 수 있어 튜브 측면과 쉘 측면 모두에 쉽게 접근할 수 있습니다. 이렇게 하면 필요한 경우 튜브를 검사, 청소 및 교체하기가 더 쉬워집니다. 정기적인 기계적 청소를 보다 효율적으로 수행하여 장기적으로 가동 중지 시간과 유지 관리 비용을 줄일 수 있습니다.
3. 비용
산업용 열교환기를 선택할 때 비용은 중요한 고려 사항입니다.
고정 튜브 시트 열교환기는 일반적으로 플로팅 헤드 열교환기에 비해 제조 비용이 저렴합니다. 단순한 설계에는 더 적은 수의 부품과 덜 복잡한 제조 공정이 필요하므로 생산 비용이 절감됩니다. 이로 인해 고정식 튜브 시트 열교환기는 소규모 난방 또는 냉각 시스템과 같이 요구 사항이 낮거나 중간 정도인 응용 분야에 비용 효율적인 선택이 됩니다.
플로팅 헤드 열교환기는 더 복잡한 설계와 추가 구성 요소(예: 플로팅 헤드 및 보닛)로 인해 제조 비용이 더 비쌉니다. 그러나 열팽창 수용 및 유지 관리 용이성의 이점이 초기 비용보다 중요한 응용 분야에서는 플로팅 헤드 열교환기에 대한 투자가 정당화될 수 있습니다.
4. 누출 위험
누출은 제품 오염, 효율성 손실 및 안전 위험을 초래할 수 있으므로 열교환기 작동에서 중요한 문제입니다.
고정식 튜브 시트 열교환기에서 용접 또는 확장된 튜브-튜브 시트 접합부는 잠재적인 누출 지점입니다. 높은 열 응력으로 인해 시간이 지남에 따라 이러한 접합부가 균열되거나 헐거워져 튜브 측면과 쉘 측면 사이에 누출이 발생할 수 있습니다. 또한 쉘에 변형이 발생하면 튜브와 튜브 시트 접합부의 무결성에도 영향을 미칠 수 있습니다.
플로팅 헤드 열교환기는 누출 위험을 최소화하도록 설계되었습니다. 플로팅 튜브 시트 설계는 더 나은 응력 분포를 허용하여 튜브 간 접합 실패 가능성을 줄입니다. 플로팅 헤드 주변의 보닛은 추가 밀봉을 제공하여 두 유체 흐름 사이의 누출을 더욱 방지합니다.
5. 적용 적합성
고정 튜브 시트와 플로팅 헤드 열교환기 사이의 선택은 특정 적용 요구 사항에 따라 달라집니다.
고정 튜브 시트 열 교환기는 두 유체 사이의 온도 차이가 작고 유체가 상대적으로 깨끗한 응용 분야에 일반적으로 사용됩니다. 이는 HVAC 시스템의 물 대 물 열 교환, 식품 및 음료 산업의 공정 유체 예열 또는 냉각, 일부 저압 화학 공정과 같은 응용 분야에 적합합니다.
플로팅 헤드 열 교환기는 온도 차이가 크고, 압력이 높은 조건, 입자나 오염 물질이 포함될 수 있는 유체가 있는 응용 분야에 선호됩니다. 이 제품은 안정적인 열 전달과 장기간의 작동이 필수적인 석유화학 산업, 발전 및 기타 중공업에서 널리 사용됩니다.
우리의 제품 제공

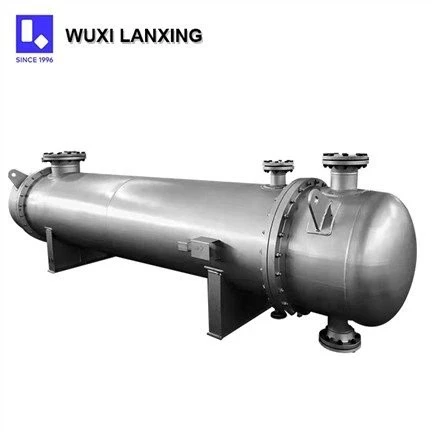

선도적인 튜브 번들 열교환기 공급업체로서 당사는 고객의 다양한 요구 사항을 충족하기 위해 광범위한 고정 튜브 시트 및 플로팅 헤드 열교환기를 제공합니다. 당사의 열교환기는 우수한 성능과 신뢰성을 보장하기 위해 고품질 재료와 첨단 제조 기술을 사용하여 제조됩니다.
튜브다발 열교환기 외에도 당사는 다음과 같은 다른 유형의 열교환기도 제공합니다.핀 튜브 열교환기,유압 오일 쿨러,수냉식 증발기 산업용 다관형 열교환기,스테인레스 스틸 쉘 및 튜브 열교환기, 그리고니켈 브레이징 판형 열교환기. 당사의 전문가 팀은 귀하의 특정 응용 분야에 가장 적합한 열교환기를 선택하는 데 도움을 드리고 설치 및 운영 과정 전반에 걸쳐 전문적인 기술 지원을 제공할 수 있습니다.
