쉘앤튜브 열교환기에서 밀봉 가스켓의 역할은 무엇입니까?

쉘 앤 튜브 열 교환기에서 밀봉 개스킷의 역할은 무엇입니까?

쉘 앤 튜브 열교환기의 신뢰할 수 있는 공급업체로서 저는 이러한 필수 산업용 장치 내의 다양한 구성 요소와 해당 기능에 대해 자주 질문을 받습니다. 쉘 앤 튜브 열 교환기의 효율적이고 안전한 작동에 중요한 역할을 하는 구성 요소 중 하나가 밀봉 개스킷입니다. 이 블로그 게시물에서는 씰링 개스킷의 중요성, 유형, 열교환기 성능에 미치는 영향, 애플리케이션에 적합한 개스킷 선택이 중요한 이유에 대해 자세히 알아보겠습니다.

쉘 앤 튜브 열 교환기의 기본 이해

밀봉 개스킷의 역할을 논의하기 전에 쉘 앤 튜브 열교환기의 기본 구조를 간략하게 살펴보겠습니다. 쉘 앤 튜브 열 교환기는 하나의 유체가 흐르는 큰 쉘(원통형 용기)과 다른 유체가 흐르는 쉘 내부의 튜브 묶음으로 구성됩니다. 두 유체가 각각 쉘과 튜브를 통해 흐를 때 열 전달이 두 유체 사이에서 발생합니다. 이 디자인은 튜브가 제공하는 넓은 표면적 덕분에 효율적인 열 교환을 가능하게 합니다.

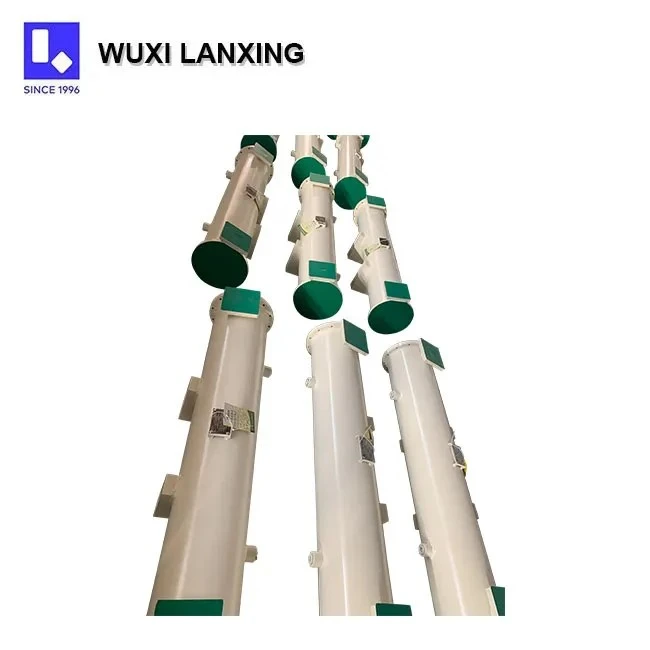

다양한 응용 분야에 사용할 수 있는 다양한 유형의 쉘 및 튜브 열교환기가 있습니다. 예를 들어,수냉식 열교환기물을 냉각제로 사용하는 산업 공정에서 널리 사용됩니다.오일 냉각 열교환기기계 및 엔진의 오일을 냉각하도록 설계되었습니다.공기 압축기용 쉘 앤 튜브 열교환기공기 압축기의 최적 온도를 유지하는 데 도움이 됩니다.PED 쉘 및 튜브 열교환기압력 하에서 안전한 작동을 위해서는 압력 장비 지침을 준수하십시오. 우리의 전체 제품군을 탐색할 수 있습니다.쉘 앤 튜브 열교환기귀하의 요구에 가장 적합한 것을 찾으십시오.

씰링 가스켓의 역할

쉘 앤 튜브 열 교환기의 밀봉 개스킷은 몇 가지 중요한 기능을 수행합니다.

누출 방지

씰링 개스킷의 주요 역할은 열 교환기의 쉘과 튜브 측면 사이의 유체 누출을 방지하는 것입니다. 열 교환기를 통해 흐르는 두 유체는 종종 서로 다른 압력과 온도에 있습니다. 적절한 씰이 없으면 고압 유체가 저압 측으로 누출될 위험이 있으며, 이는 효율성 손실, 유체 오염, 심지어 안전 위험까지 초래할 수 있습니다. 예를 들어, 부식성 유체가 튜브 측에서 쉘 측으로 누출되면 열교환기의 쉘과 기타 구성요소가 손상될 수 있습니다.

압력 무결성 유지

개스킷은 쉘과 튜브 측면 사이의 압력 차이를 유지하는 데 도움이 됩니다. 산업용 응용 분야에서 열교환기는 고압에서 작동하는 경우가 많습니다. 밀봉 개스킷은 변형이나 파손 없이 이러한 압력을 견딜 수 있어야 합니다. 개스킷이 압력 무결성을 유지하지 못하면 열 교환기가 의도한 대로 작동하지 않을 수 있으며 유체가 제대로 포함되지 않아 상당한 에너지 손실이 발생할 수 있습니다.

유체 분리

누출을 방지하는 것 외에도 밀봉 개스킷은 두 유체를 서로 격리합니다. 이는 한 유체가 다른 유체와 반응할 수 있는 화학 공정과 같이 두 유체가 혼합되어서는 안되는 응용 분야에서 매우 중요합니다. 안정적인 장벽을 제공함으로써 개스킷은 원치 않는 화학 반응 없이 열 전달 과정이 발생하도록 보장합니다.

씰링 개스킷의 종류와 용도

쉘 앤 튜브 열교환기에 사용되는 밀봉 개스킷에는 여러 유형이 있으며 각각 고유한 특성과 용도가 있습니다.

압축 섬유 개스킷

압축 섬유 개스킷은 바인더와 함께 천연 섬유와 합성 섬유의 조합으로 만들어집니다. 이 제품은 비교적 저렴하며 저압에서 중압 응용 분야에 적합합니다. 이 개스킷은 광범위한 화학물질에 대한 우수한 내성을 제공하며 특정 한계까지 온도를 처리할 수 있습니다. 그러나 섬유 품질이 저하될 위험이 있는 고압 또는 고온 응용 분야에는 적합하지 않을 수 있습니다.

금속 개스킷

금속 개스킷은 일반적으로 고압 및 고온 응용 분야에 사용됩니다. 스테인레스 스틸, 구리 또는 알루미늄과 같은 재료로 만들어집니다. 금속 개스킷은 뛰어난 밀봉 성능을 제공하며 극한 조건을 견딜 수 있습니다. 발전소, 화학 정제소 등 안전성과 신뢰성이 가장 중요한 산업에서 자주 사용됩니다. 그러나 금속 개스킷은 다른 유형의 개스킷보다 가격이 더 비쌀 수 있습니다.

나선형 - 상처 개스킷

나선형 상처 개스킷은 금속과 충진재의 조합입니다. 금속은 강도를 제공하고 충전재는 밀봉 성능을 향상시킵니다. 이 개스킷은 비용, 성능 및 다양성 간의 적절한 균형을 제공합니다. 저압 시스템부터 고압 시스템까지 광범위한 응용 분야에 사용할 수 있으며 다양한 유체를 처리할 수 있습니다.

올바른 씰링 개스킷 선택

쉘 앤 튜브 열교환기에 적합한 밀봉 개스킷을 선택하는 것은 최적의 성능을 위해 매우 중요합니다. 고려해야 할 몇 가지 요소는 다음과 같습니다.

작동 조건

온도, 압력, 열 교환기를 통해 흐르는 유체의 특성은 고려해야 할 주요 요소입니다. 고온 용도의 경우 금속 개스킷과 같이 내열성이 높은 재료로 제작된 개스킷을 선택해야 합니다. 마찬가지로 부식성 유체와 관련된 응용 분야의 경우 내화학성이 우수한 개스킷이 필요합니다.

호환성

개스킷 재료는 열 교환기의 유체와 호환되어야 합니다. 개스킷 재질이 호환되지 않으면 시간이 지남에 따라 성능이 저하되어 누출이 발생하고 성능이 저하될 수 있습니다. 예를 들어, 내유성이 없는 재료로 만들어진 개스킷은 오일과 접촉할 때 부풀어 올라 밀봉 특성을 잃을 수 있습니다.

설계 및 설치

열교환기의 설계와 설치 방법도 개스킷 선택에 중요한 역할을 합니다. 일부 개스킷은 적절한 밀봉을 보장하기 위해 일정량의 압축과 같은 특정 설치 기술이 필요합니다. 문제를 방지하려면 개스킷 설치에 대한 제조업체의 권장 사항을 따르는 것이 중요합니다.

결함이 있는 씰링 개스킷의 영향

결함이 있는 밀봉 개스킷은 쉘 앤 튜브 열 교환기의 성능과 안전성에 여러 가지 부정적인 영향을 미칠 수 있습니다.

효율성 감소

개스킷 불량으로 인해 누수가 발생하면 열교환기의 열 전달 효율이 저하됩니다. 유체가 의도한 경로를 통해 흐르지 않을 수 있으며, 열이 효과적으로 전달되지 않아 에너지 손실이 발생합니다. 이로 인해 운영 비용이 증가하고 생산성이 저하될 수 있습니다.

장비 손상

유체가 누출되면 열 교환기와 기타 주변 장비가 손상될 수 있습니다. 부식성 유체는 금속 구성 요소를 부식시켜 열 교환기의 조기 고장을 초래할 수 있습니다. 또한 뜨겁거나 가압된 유체의 누출로 인해 작업자의 안전이 위험해질 수 있습니다.

환경 및 안전 문제

어떤 경우에는 열 교환기에서 유체가 누출되어 환경에 영향을 미칠 수 있습니다. 예를 들어, 독성 또는 위험한 유체가 누출되면 환경을 오염시킬 수 있습니다. 더욱이, 누출된 유체로 인해 표면이 미끄러워져 작업장에서 사고 위험이 높아질 수 있습니다.

결론

결론적으로, 밀봉 개스킷은 쉘 앤 튜브 열교환기의 필수 구성 요소입니다. 이는 누출을 방지하고, 압력 무결성을 유지하며, 유체를 격리하는 데 중요한 역할을 합니다. 열교환기의 효율적이고 안전한 작동을 위해서는 작동 조건, 호환성 및 설계 요구 사항에 따라 올바른 개스킷을 선택하는 것이 중요합니다.
